肖特基二極管是以其發明人肖特基博士（Schottky）命名的，

完整的叫法是：肖特基整流二極管（Schottky RecTIfier Diode 縮寫成SR），也有人叫做：肖特基勢壘二極管（Schottky Barrier Diode 縮寫成SBD）的簡稱。 肖特基：Schottky 整流：RecTIfier SR：即為肖特基整流二極管

Schottky RecTIfier Diode：肖特基整二極管，簡稱：SR，比如：SR107，SR10100CT.。。。。。 肖特基：Schottky 勢壘：Barrier

SB：即為肖特基勢壘二極管 肖特基二極管也稱肖特基勢壘二極管（簡稱SBD），國內廠家也有叫做“SB1045CT、SR10100、SL.。。。、BL.。。。 Schottky Barrier Diode：肖特基勢壘二極管，簡稱：SB，比如：SB107，SB1045CT.。。。。。

Schottky Barrier Diode：也有簡寫為：SBD來命名產品型號前綴的。但SBD不是利用P型半導體與N型半 導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬-半導體結原理制作的。 因此，SBD也稱為金屬-半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。

關于肖特基MBR系列

為什么國際通用常見的肖特基二極管都以“MBR”字頭命名？

因?yàn)樽钤缡鞘澜缰雽?dǎo)體公司－摩托羅拉半導體命名的產品型號 M：是以最早MOTOROLA的命名，取M

B：Bridge 橋；Barrier：勢壘

R：RecTIfier，整流器 “MBR”意為整流器件

SCHOTTKY：肖特基 SCHOTTKY RECTIFIER DIODES：肖特基整流二極管。

例如：MBR10200CT

M：MOTOROLA 縮寫M

B：Barrier1 縮寫B(tài)

R：Rectifier 縮寫R

10：電流10A

200：電壓200V

C：表示TO-220AB封裝，常指半塑封。

T：表示管裝

MBR1045CT，其中的“C”：表示TO-220封裝；MBR6045PT，其中的“P”：表示TO-3P封裝 元件的封裝形式也在型號的前綴第四位字母中體現，例如：

MBRD10100CT：第四位的D，表示貼片DPAK封裝

MBRB10100CT：第四位的B，表示貼片D PAK封裝

MBRF10100CT：第四位的F，表示TO-220全塑封

TO-252，也就是貼片DPAK封裝；TO-263，也就是貼片D 2 PAK封裝；任何型號的命名都有它的規律性可循。例如：MBR20100CT，型號中就20100是阿拉伯?dāng)?shù)字，20100中，20是電流，100是電壓。以此類推。

MBR、SR、SL、SB、STB、STP都是常見的半導體公司對肖特基產品的型號命名。各廠家命名有不同。

備注：美國摩托羅拉半導體公司，是世界上最早的半導體生產商。早期的半導體元件很多都是以該公司的產品命名而得到全 球公認、通用。摩托羅拉公司后來將半導體器件分離出來，分為：

成品電器（比如手機、通信終端設備、小家電等）； 電子元件部分是今天的ON（安森美半導體），生產功率器件； Freescale（飛思卡爾半導體）生產IC集成電路；

1、肖特基它是一種低功耗、超高速半導體器件，廣泛應用于開關電源、變頻器、驅動器等電 路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作 整流二極管、小信號檢波二極管使用。

2、肖特基二極管的結構 肖特基二極管在結構原理上與PN結二極管有很大區別，它的內部是 由陽極金屬（用鉬或鋁等材料制成的阻擋層）、二氧化硅（SiO2）電場消除材料、N外延層（砷材 料）、N型硅基片、N陰極層及陰極金屬等構成。

在N型基片和陽極金屬之間形成肖特基勢壘。

當在肖特基勢壘兩端加上正向偏壓（陽極金屬接電源正極，N型基片接電源負極）時，肖特基 勢壘層變窄，其內阻變小；反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其 內阻變大。

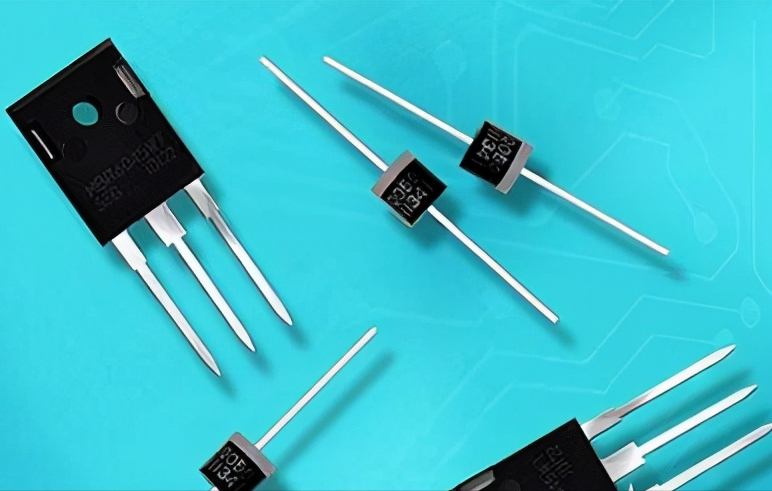

肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。 采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管 使用。它有單管式和對管（雙二極管）式兩種封裝形式。

肖特基對管又有：

共陰（兩管的負極相連）、共陽（兩管的正極相連）和 串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。

采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式，有A～19種管腳 引出方式。

3、常用的肖特基二極管

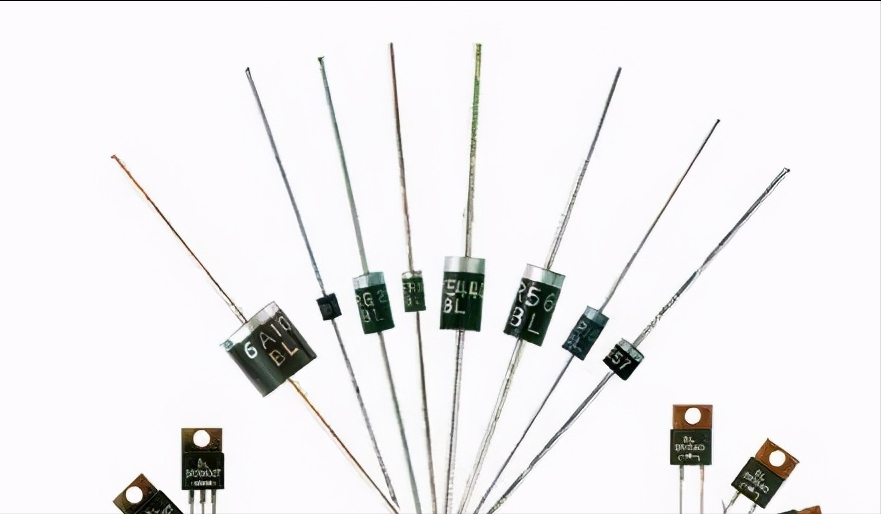

常用的有引線式肖特基二極管，1N5817、1N5819、MBR1045、MBR20200等型號。也就是 常說的插件封裝。

常用表面貼封裝肖特基二極管。貼片肖特基二極管為何命名為“SS”？

SCHOTTKY：取第一個字母“S”，

SMD：Surface Mounted Devices的縮寫，意為：表面貼裝器件，取第一個字母“S”， 上面兩個詞組各取第一個字母、即為SS，

如：SS12、SS14、SS16、SS18.。。。也就是常說貼片封裝。

電流最小的肖特基是BAT42（0.2A）；BAT54、BAT54A、BAT54C（0.3A）；

電流最大的肖特基是440A，如：440CMQ030、444CNQ045；超過440A的必定是模塊。

肖特基的最高電壓是200V，也就是說，肖特基的極限電壓是200V。超過200V電壓的也必定 是模塊。

電流越大，電壓越低。與可控硅元件不一樣。電流與電壓成反比（模塊除外）。 10A、20A、30A規格的有做到200V電壓。除此外，都沒有200V電壓規格。
